Escaneos manuales. Resultados automatizados.

LATITUDE es un revolucionario sistema de codificación de la orientación y posición no mecanizado que permite la digitalización y el registro de las inspecciones de los ensayos no destructivos (END) manuales. Desarrollado por Structural Integrity Associates, LATITUDE está diseñado para su uso con la familia TOPAZ de instrumentos de inspección ultrasónica de Phased Array (PAUT).

LATITUDE permite que un examinador aplique y manipule manualmente los sensores NDT. Esta manipulación manual ofrece una retroalimentación táctil en la condición, contacto y acoplamiento de la superficie que conlleva unos resultados señal-ruido mejorados comparados con el suministro mecanizado. El sensor aplicado manualmente también permite al examinador discernir y caracterizar el daño de los componentes de manera más eficaz.

LATITUDE combina la simplicidad de la inspección manual con la precisión y la calidad de una inspección automatizada, ofreciendo un valor de inspección incomparable. Si se compara con un sistema de adquisición automatizado al completo, LATITUDE puede ofrecer resultados de mejor calidad y un tiempo de configuración más rápido con menos equipos. El sistema de codificación LATITUDE es compacto y portátil. Está compuesto por:

  • Una única caja electrónica que funciona con batería: el cerebro del sistema, responsable de recopilar los datos ultrasonidos impulsados por aire, convertirlos en información de posición y comunicarse con el instrumento TOPAZ. Consiste en una caja sin ventilador sellada y alimentada por dos (2) baterías intercambiables en caliente que ofrecen hasta 10 horas de uso. Se une a la parte trasera del instrumento de TOPAZ mediante un clip de liberación rápida.
  • Collar receptor ligero: Para uso en superficies curvas y planas. Según la aplicación, el collar se puede enrollar en el círculo del tubo, estirar a lo largo del eje del tubo o colocar en cualquier superficie curva o plana. Todo el cableado es independiente.

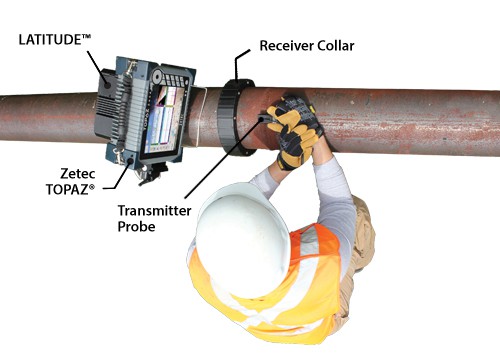

  • Pequeño transmisor adjunto: Contiene varios sensores para determinar la posición del eje (x-), la posición circunferencial (y-) y el desvío (rotación) de la instalación. Habitualmente se fija a un sensor como una sonda PAUT.

Cómo funciona

LATITUDE utiliza ultrasonido impulsado por aire para lograr sus capacidades de seguimiento de posición, realizándolo mediante el seguimiento de la posición de una pequeña sonda transmisora perteneciente a un set o un conjunto de sensores receptores fijos. El accesorio de la sonda transmisora de LATITUDE se puede añadir a una multitud de sondas y se puede rastrear la posición absoluta de la sonda de forma multidimensional, perteneciente al conjunto del receptor. La caja de control electrónica está integrada con el instrumento TOPAZ y el control del sistema LATITUDE se lleva a cabo mediante la interfaz de usuario personalizada de TOPAZ.

La instalación y la calibración del sistema LATITUDE suponen un tiempo de configuración mínimo con respecto al que se necesita para un análisis manual tradicional.

LATITUDE se ha probado exhaustivamente en el laboratorio y en el entorno de una central de poder y se ha demostrado que es resistente en presencia de ruido acústico y electromagnético.

Para obtener más información sobre esta tecnología revolucionaria, descubrir aplicaciones clave, ver un seminario web grabado y mucho más visite http://si-latitude.com/
