Emerald System

OVERVIEW

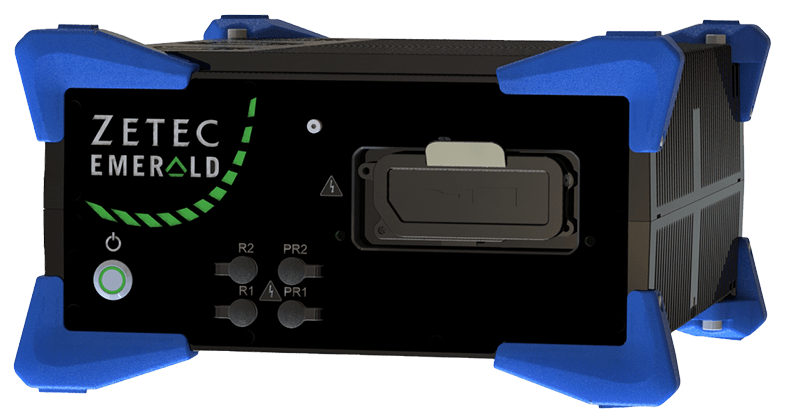

소형, 산업용 위상 배열 UT & TFM 시스템

석유 및 가스, 발전, 서비스 내 철도, 제조, 중공업 및 항공우주 분야에서 가장 까다로운 검사 조건을 극복하도록 설계되었습니다.

업계를 선도하는 위상 배열 초음파 검사(PAUT),토털 포커싱 방법(TFM) 이미징 기능 및 회절파 시간측정방법을(TOFD)반영하여 설계된 EMERALD는 빠른 성능과 총명한 결과를 제공합니다. 뛰어난 신호 품질이 특징으로, 신호 왜곡 없이 높은 증폭을 달성할 수 있습니다.

EMERALD 위상 배열 시스템은 온보드 및 오프라인의 실시간 다중 TFM 처리와 전체 매트릭스 캡처(FMC) 및 평면파 이미징(PWI) 데이터 획득 기능을 결합하여 그 어느 때보다 빠르고 상세한 검사 결과를 생성할 수 있습니다.

지능적 기능으로 성능 극대화

  • 최대 128개 element까지 전체 매트릭스 캡처(FMC)
  • 실시간 고속 다중 TFM 온보드 처리
  • 64채널 코드 준수 PAUT
  • 병렬 주사 및 프로세싱 PA 채널
  • 회절파 시간 측정법(TOFD)
  • 다중 채널 원시 FMC 인코딩 데이터 저장
  • 높은 동적 아날로그 신호 증폭 범위

EMERALD의 차이를 경험하여 검사상의 이점을 누리십시오.

더 상세한 데이터 획득을 위한 다중 주사 모드: 전체 매트릭스 캡처(FMC), 평면파 이미징(PWI) 또는 분산 주사 모드(Fast TFM)*를 사용하여 데이터를 획득할 수 있습니다.

빠른 결과를 위한 실시간 다중 TFM 처리: TFM 프레임당 최대 1백만개 이상 포인트의 온보드 처리 기능과 최대 8개의 동시 TFM 재구성을 갖춘 EMERALD는 동급 최고의 다기능의 강력한 TFM 이미징 기능을 제공합니다.온보드 프로세싱은 더 빠르고 효율적인 TFM 재구성을 제공합니다. 나중에 오프라인으로 재구성할 수 있도록 외부 저장 장치에 데이터를 저장합니다.

다중 채널 원시 FMC 인코딩 데이터 저장: 최대 128개의 element 및 2 x 64 element의 DMA(듀얼 매트릭스 배열) 프로브의 데이터를 기록.*

고급 집속 기법: Sectorial 토탈 포커싱(STF)은 업계에서 인정된 Sectorial 화면의 장점과 TFM의 포커싱 기능을 결합합니다. 라이브 FMC 또는 PWI 데이터가 재구성되어 모든 각도가 사운드 경로를 따라 각 지점에 집속된 Sector 영역을 생성합니다. PAUT와 유사하게 각 각도에 대해 합산된 A-Scan 신호를 사용할 수 있습니다.

우수한 신호 품질: 2중 아날로그 증폭 회로와 16비트 단위의 디지털화를 통해 EMERALD는 신호 왜곡 없이 높은 증폭을 제공할 수 있습니다.

빠른 산업용 데이터 처리량: EMERALD는 고속 5Gbit/초 이더넷 링크를 사용하여 최대 100m/300ft 길이의 케이블을 통해 데이터를 전송합니다.

컴팩트하고 견고하며 확장 가능: IP65 기반의 밀폐된 설계를 갖춘 EMERALD는 외부 추가 보호구 없이 거의 모든 산업 환경에서 작동할 수 있습니다. 동일한 UltraVision 세션에 병렬로 연결된 여러 계측기는 복잡한 검사 구성에 거의 무한한 기능을 제공합니다.

바이폴라 펄서는 다음과 같은 두꺼운 성분을 관통할 수 있습니다. 바이폴라 펄서는 동일한 게인 설정에 대해 최대 40% 더 많은 음향 에너지를 전달할 수 있습니다.

프로브 분배기 모듈과 2개의 전용 UT 채널 및 최대 8개의 추가 기존 채널 또는 4개의 TOFD 페어.

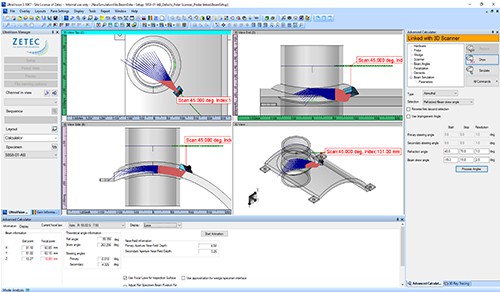

업계에서 입증된 UltraVision 소프트웨어로 구동

UltraVision은 프로브 설계(음향 빔 시뮬레이션), 검사 기법 개발 및 검증, 고속 데이터 획득, 고급 데이터 분석 및 포괄적인 보고 기능을 포함하여 전체 검사 프로세스를 관리하는 완벽한 PAUT 및 FMC/TFM 검사 패키지입니다.

FMC 및 PWI 데이터로 작업할 때 UltraVision은 가장 완벽한 재구성 알고리즘 세트를 제공합니다. EMERALD를 사용하면 UltraVision을 사용하는 컴퓨터에 연결할 때 UltraVision 고급 라이센스에 액세스할 수 있습니다.

통합 및 확장성 간소화

EMERALD는 검사 데이터 처리량이 높고 통합이 간편하여 가장 까다로운 산업용 애플리케이션을 위해 설계되었습니다.

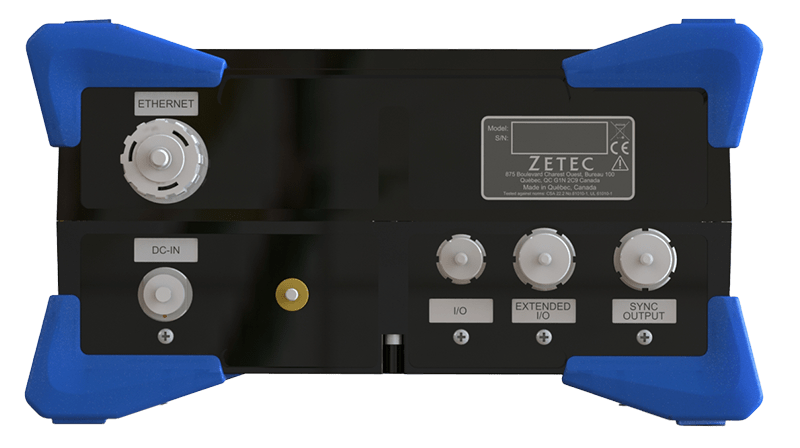

EMERALD의 I/O 관리는 다중 기기 구성에서의 통합을 단순화하도록 설계되었습니다.

엔코더 및 중요 I/O 신호는 장비 간에 Daisy 체인 방식으로 연결되어 배선 요구 사항을 단순화할 수 있습니다(엔코더 스플리터 불필요).

각 EMERALD 장치는 최대 3개의 엔코더, 12개의 입력 및 9개의 출력 신호를 지원할 수 있습니다. 각 장치는 2개의 병렬 신호를 주사하여 여러 개의 PAUT 프로브에서 최대 32개의 element를 사용해 검사하고, 하나의 UltraVision 세션이 여러 EMERALD 장치를 동시에 연결할 수 있으므로 EMERALD와 UltraVision은 복잡한 다중 프로브 고속 검사 요구 사항에 완벽한 솔루션 패키지입니다.*

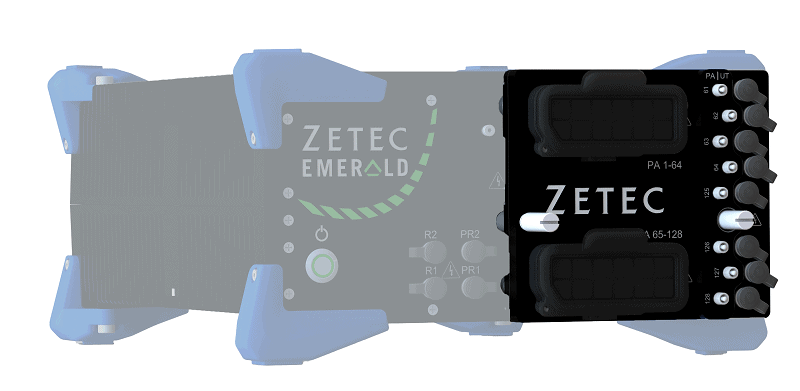

유연성 향상을 위한 프로브 스플리터 액세서리

EMERALD는 전용 프로브 스플리터 모듈을 사용하여 두 개의 64-요소 프로브를 동시에 연결할 수 있습니다. 프로브 스플리터 모듈은 또한 8개의 추가적인 기존 UT 채널에 대한 액세스를 제공합니다. IPEX 및 ZPAC 커넥터와 함께 사용할 수 있습니다.

EMERALD 위상 배열 시스템은 높은 검사 데이터 처리량, 지능형 기능 및 간소화된 통합을 통해 이전과는 전혀 다른 검사 성능을 발휘할 수 있습니다. 지금 에메랄드를 경험하세요.

* = 향후 출시 예정
